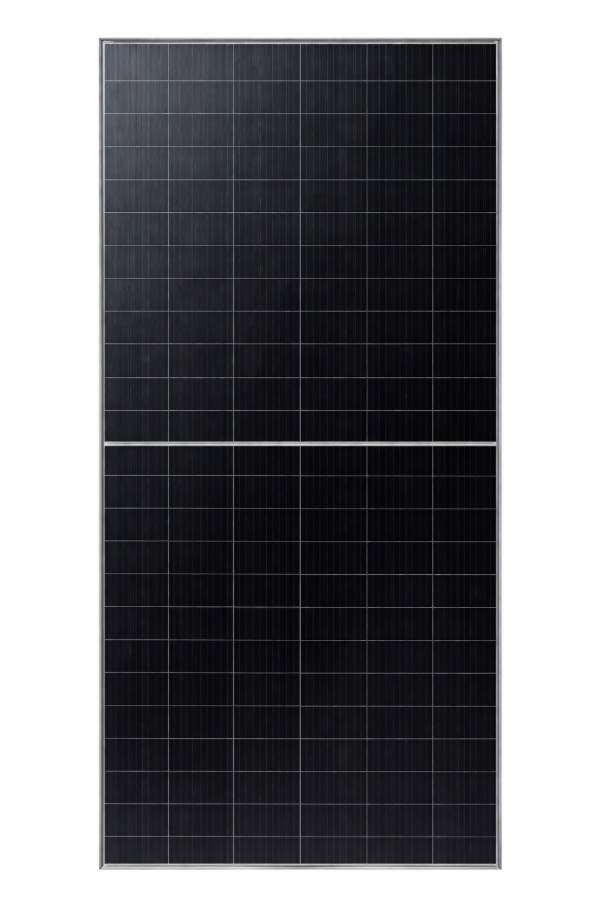

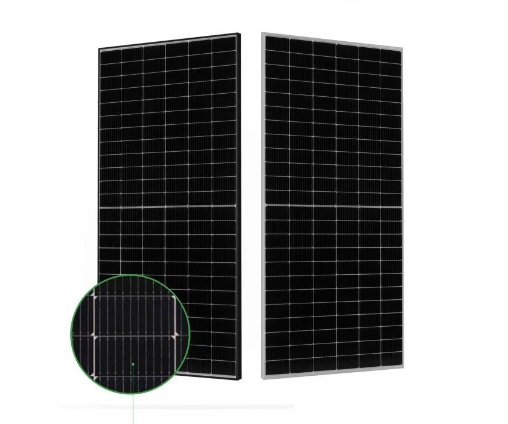

🔹 Panel Solar Jinko Solar 560W – Monocristalino

• Modelo: JKM560M-72HL4-V
• Marca: Jinko Solar
• Tipo de módulo: Monocristalino
• Potencia nominal: 560 Wp
• Eficiencia del módulo: 21,72 %
• Tolerancia de potencia: 0 ~ +3 %

⚡ Características eléctricas (STC):

• Potencia máxima (Pmax): 560 W
• Tensión a máxima potencia (Vmp): 41,09 V
• Corriente a máxima potencia (Imp): 13,63 A
• Tensión de circuito abierto (Voc): 49,82 V
• Corriente de cortocircuito (Isc): 14,21 A

⚡ Características eléctricas (NOCT):

• Potencia máxima: 417 W
• Tensión a máxima potencia (Vmp): 38,69 V
• Corriente a máxima potencia (Imp): 10,77 A
• Tensión de circuito abierto (Voc): 47,02 V
• Corriente de cortocircuito (Isc): 11,48 A

🌡️ Coeficientes de temperatura:

• Pmax: -0,35 % / °C
• Voc: -0,28 % / °C
• Isc: +0,048 % / °C
• Temperatura nominal de operación (NOCT): 45 ± 2 °C
• Rango de temperatura de trabajo: -40 °C a +85 °C

🧱 Características mecánicas:

• Tipo de celda: Monocristalina tipo P
• Cantidad de celdas: 144 (6 × 24)
• Dimensiones: 2278 × 1134 × 35 mm
• Peso: 28,9 kg
• Vidrio frontal: 3,2 mm templado, alta transmisión, antirreflejo
• Marco: Aluminio anodizado

🔌 Conexiones y seguridad:

• Caja de conexiones: IP68
• Conectores: JK03M / JK03F (compatibles MC4)
• Cables: TÜV 1 × 4 mm² (positivo y negativo), largo personalizable
• Tensión máxima del sistema: 1500 VDC (IEC)
• Fusible máximo en serie: 25 A
• Clase de fuego: Clase C
